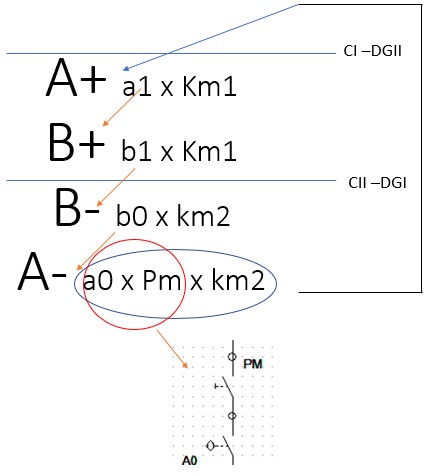

En esta entrada trataremos el método más recomendado para la automatización eléctrica cableada. El Método Cascada garantiza el correcto funcionamiento de cualquier secuencia aunque exista duplicidad de órdenes. Ésto se consigue utilizando un relé por cada grupo de la secuencia, y garantizando que mientras esté activo un grupo nunca lo estarán los demás. De este modo se elimina la duplicidad de órdenes.
Cada relé tendrá:
- El contacto cerrado para el paro del grupo, generalmente un contacto del grupo siguiente
- El contacto abierto para la orden de activación del grupo, condicionada con un contacto del grupo anterior, es decir en serie, garantizando así el orden consecutivo.
- Un contacto auxiliar del mismo relé para la señal permanente del mismo. (Realimentación)
- En función de las condiciones, acciones y transiciones, los circuitos cascada pueden ser Semiautomáticos y/o Automáticos.
En el siguiente archivo en PDF, se muestran las prácticas a realizar para esta unidad didáctica. Se trata de un total de 5 prácticas que se deberán entregar según se requiere en las instrucciones del documento.
Manos a la obra!!!!
Ánimo chic@s.
