En esta nueva entrada del blog, nos centraremos en la definición y la estructura de un PLC o (Controlador Lógico Programable), o comúnmente denominado Autómata Programable.
Un PLC, es un dispositivo electrónico capaz de controlar y gestionar los circuitos automatismos industriales de forma programada. Este dispositivo permite procesar de forma inteligente las señales precedentes de multitud de variables físicas que existen en los procesos industriales y actuar en consecuencia.
Hasta ahora los automatismos que hemos visto son de tipo cableado, bien sea en mando neumático o mando eléctrico. De este modo, el mando del circuito se realiza en base a relés, temporizadores, contactores, etc. En consecuencia a medida que el automatismo gana en complejidad también lo hace el circuito cableado.
Es por este motivo que el Autómata Programable ha ganado mucho terreno con el paso de los años, pues a largo plazo es una forma más sencilla y económica de gestión de sistemas secuenciales de mando industrial.

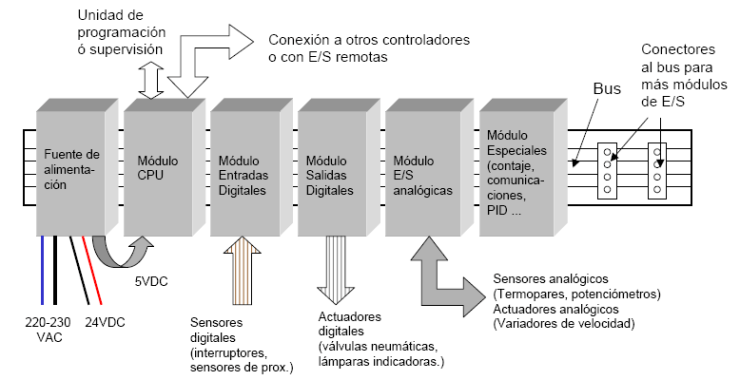

Las partes que componen principalmente un PLC, son la UNIDAD CENTRAL DE PROCESOS (CPU), FUENTE DE ALIMENTACIÓN, MÓDULO DE ENTRADAS Y SALIDAS TANTO DIGITALES COMO ANALÓGICAS.

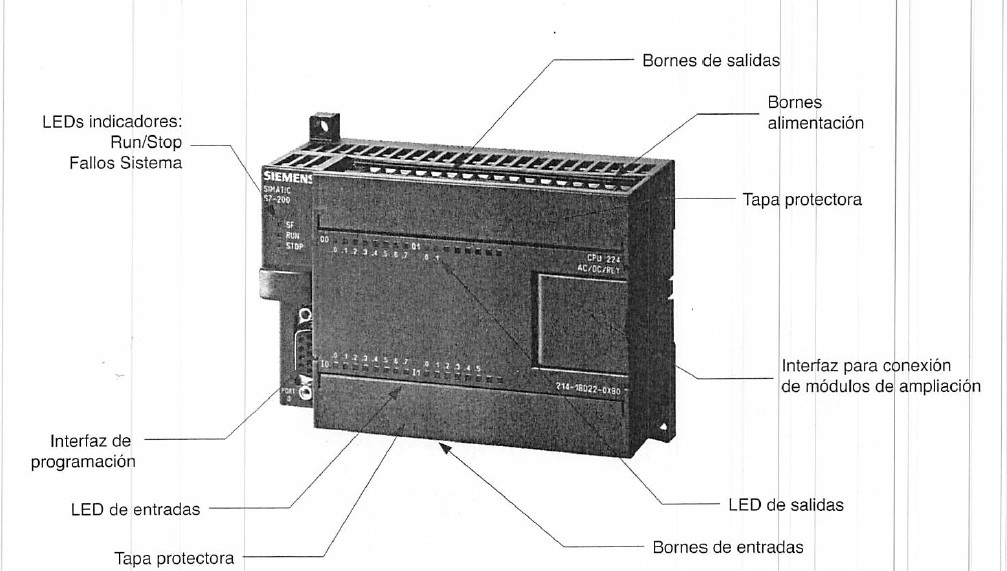

Con respecto a aspectos externos del autómata que tienen que ver con su aspecto físico y su conexión, cabría destacar los siguientes elementos como más característicos; Bornes de alimentación, Bornes de E/S, Interface de conexión y programación, Interfaz de Expansión, Indicadores LED, Alojamiento del cartucho MEMORY CARD, Interruptor RUN/STOP, etc.

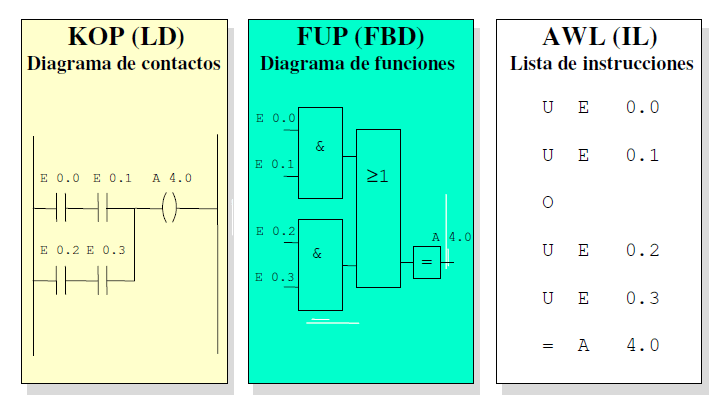

Una parte muy importante de la aplicación de Autómatas Programables, es precisamente aquella que concierne a los lenguajes de programación digital existentes. En este sentido y como avance de una siguiente unidad didáctica, cabe destacar regulación IEC 61131 – 3 promulgada por el IEC (International Electrotechnical Commission) y que para el caso de la Unión Europea se ha convertido en la norma UNE – EN -61131 -3:2013 «Autómatas Programables Parte 3: Lenguajes de Programación»
En la industria existen muchos tipos de fabricantes de autómatas, SIEMENS, OMRON, TOSHIBA, ABB, MITSUBISHI, ALLEN, PARKER. En el siguiente enlace encontraréis una explicación de tallada del hardware de un PLC. Concretamente se cita el LOGO, S7 1200 y S7 300 de Siemens. Todos ellos son modelos de controladores PLC de Siemens (En este caso, se trata de un fabricante muy extendido a nivel mundial).
A continuación para completar la Unidad Didáctica, incluyo un archivo en PDF con la información relativa la estructura de un PLC o Autómata Programable.
Como TAREA y con el objetivo de afianzar los conocimientos se muestra en el siguiente link para descarga las actividades a realizar.
Un saludo.
